【自作】VixenポルタⅡ用機材搭載アダプタのようなもの【代用・アリガタプレート】

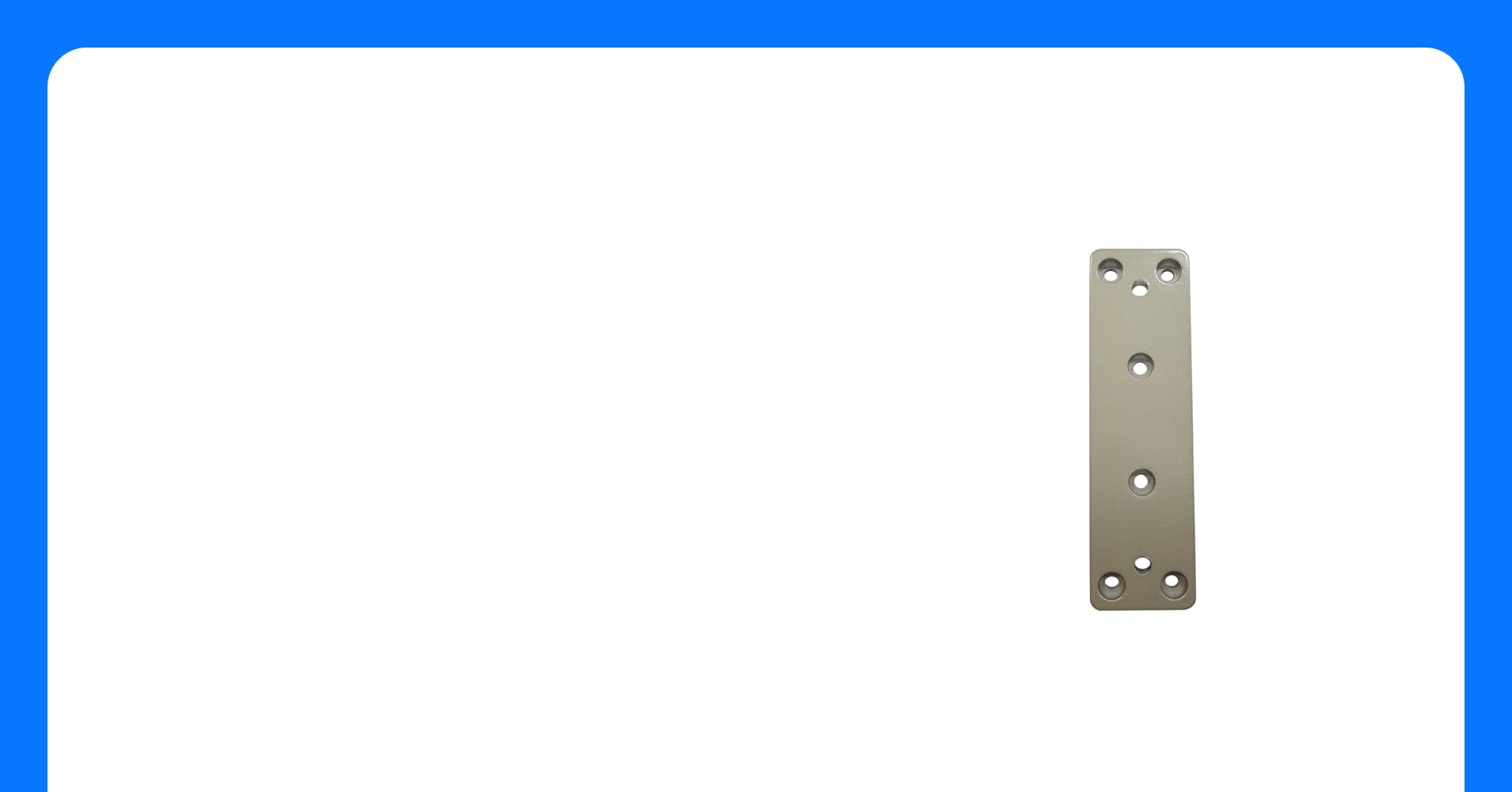

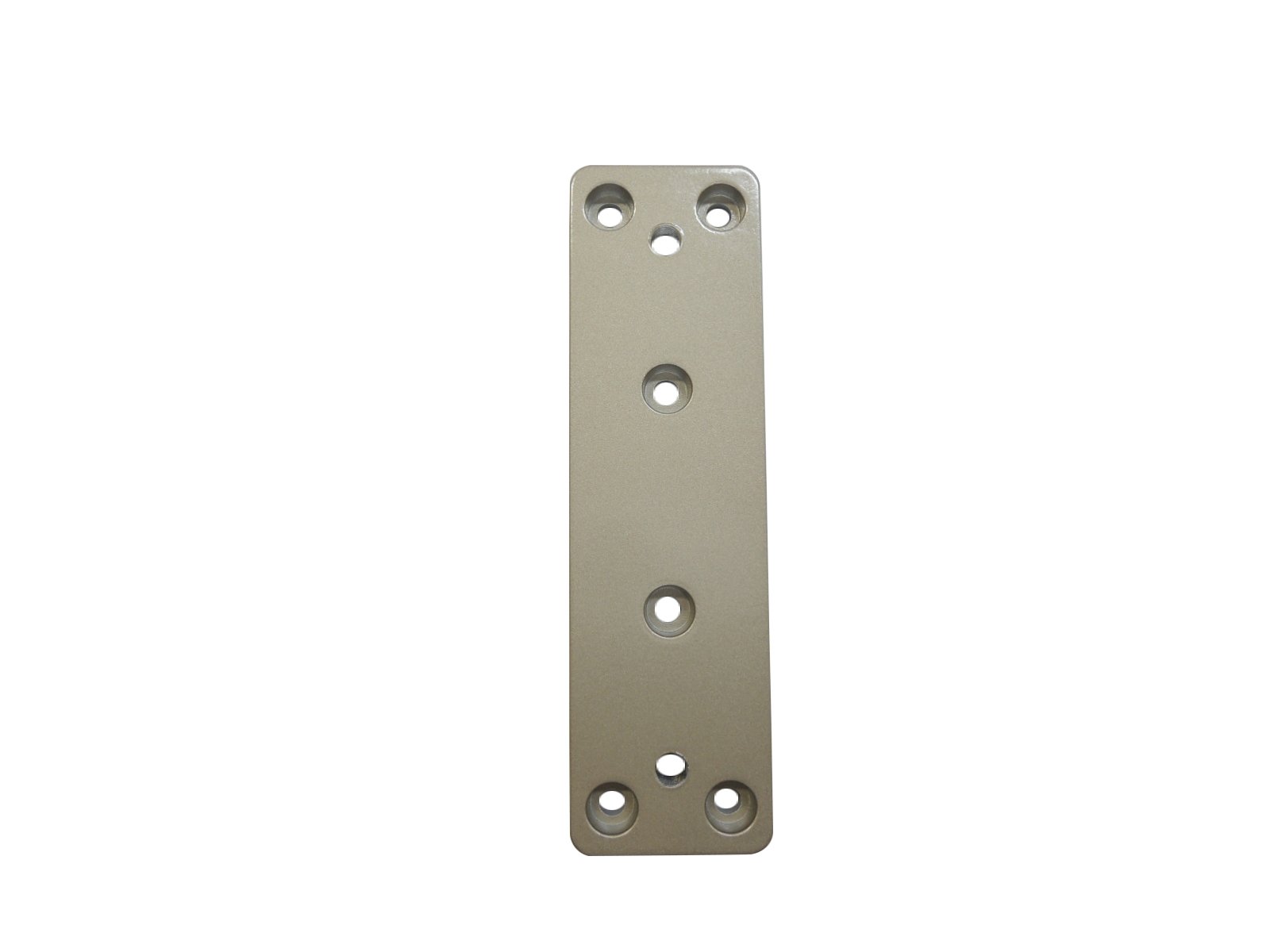

　アリガタプレートとはポルタの微動装置にあるアリミゾにはめ込むプレートで後面に向けて傾斜のあるプレートです。 このプレートのようなモノが何かないかと探していたところ見つけたのが、「スカイクリーン 面付けパーツ HP-8B」という製品でした。 本来の用途は物干し取付用のパーツなのですが、形状を見るとポルタのアリミゾにはまりそうな形で、ボルトが２本付いており、他の金具の取り付けも簡単にできそうな感じがしました。

　ただし、アリガタプレートのような後面に向けての傾斜は無く、また、この時点ではアリミゾに収まるのかどうかもわかりません。 迷いましたが、もはや賭けのつもりで購入に踏み切りました(笑)。

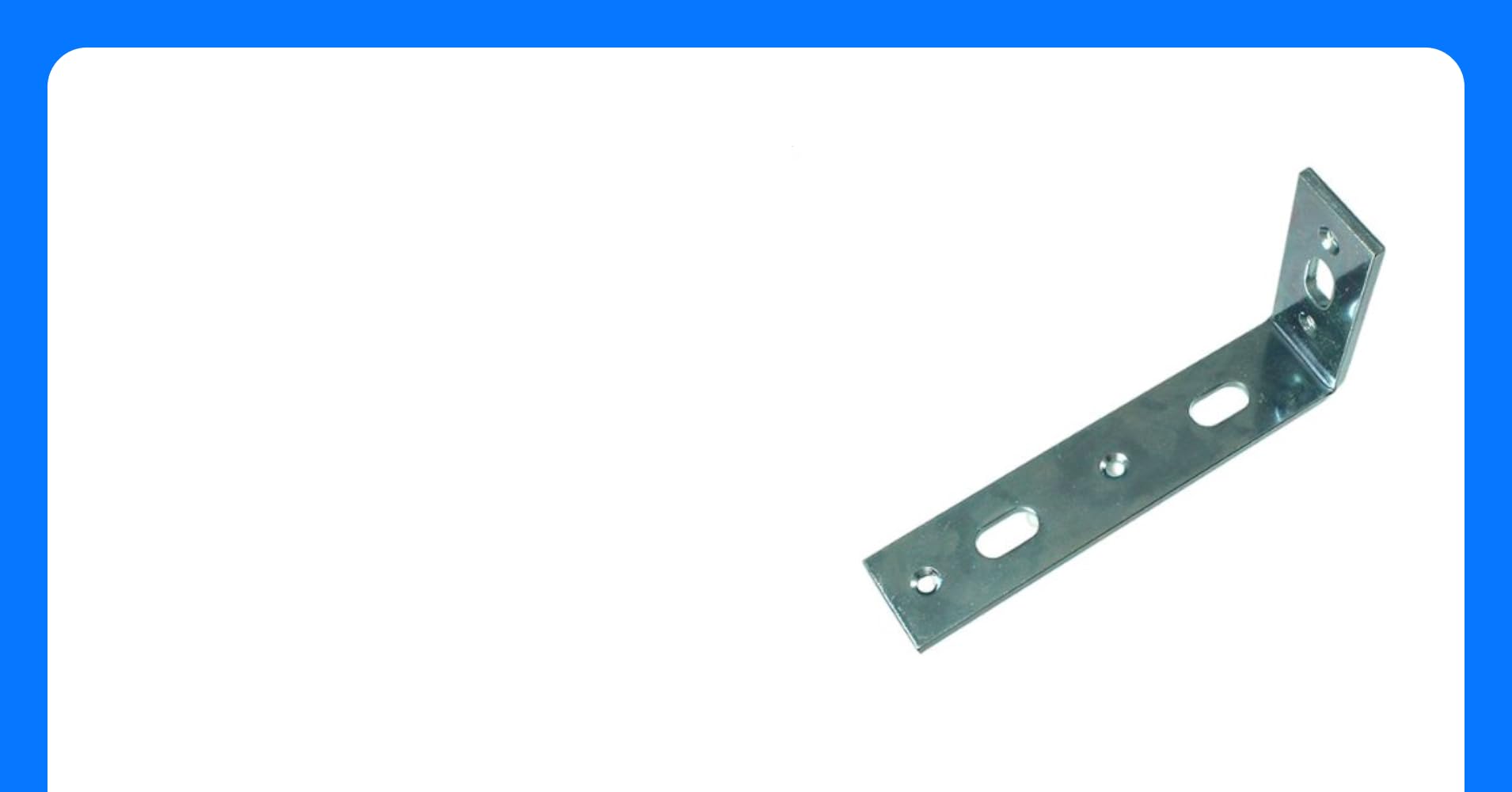

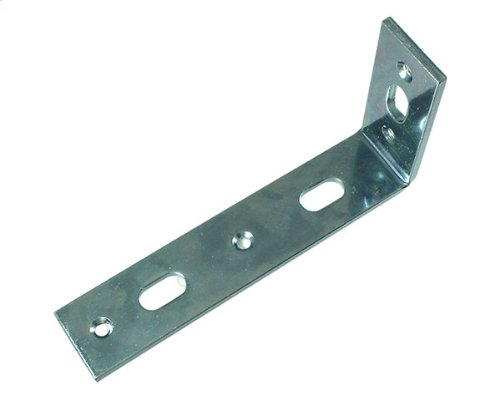

　あとは、このアリガタプレート代用品に取り付けるL字型の棚受金具をホームセンターにて購入しました。

　ポルタに取り付けると以下画像のような感じになります。プレートはポルタの２本のねじを締めこむことで安定します。

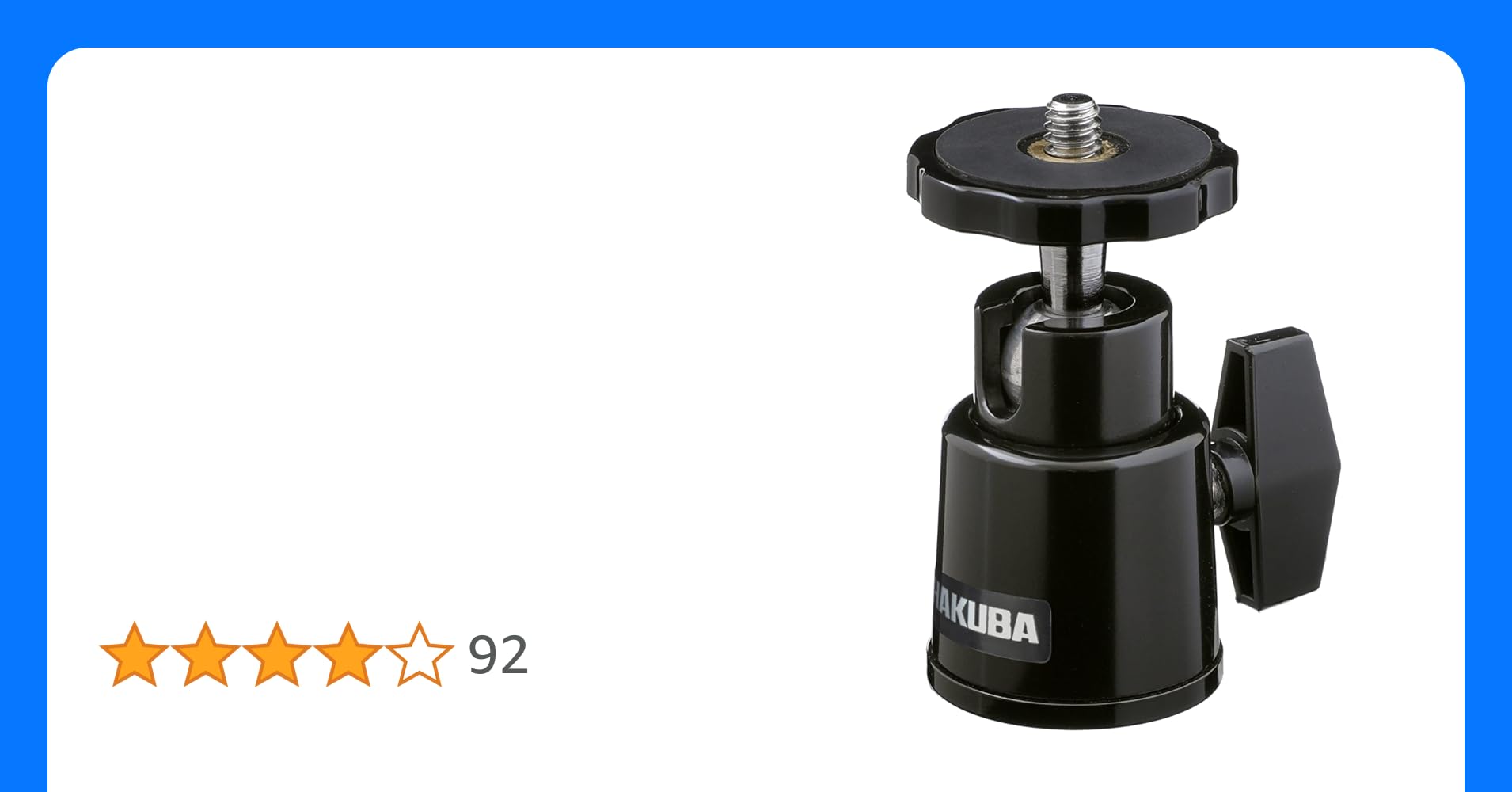

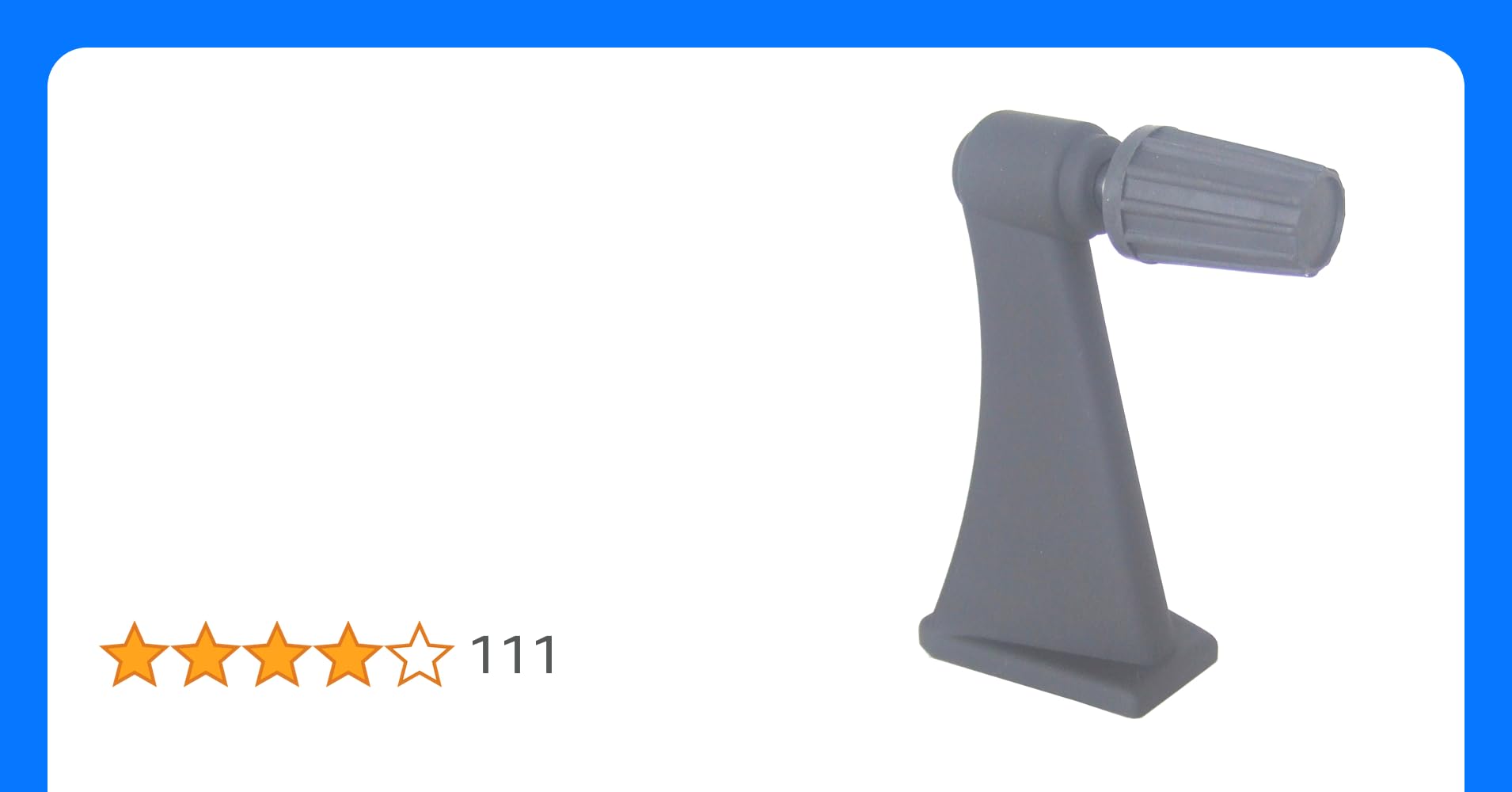

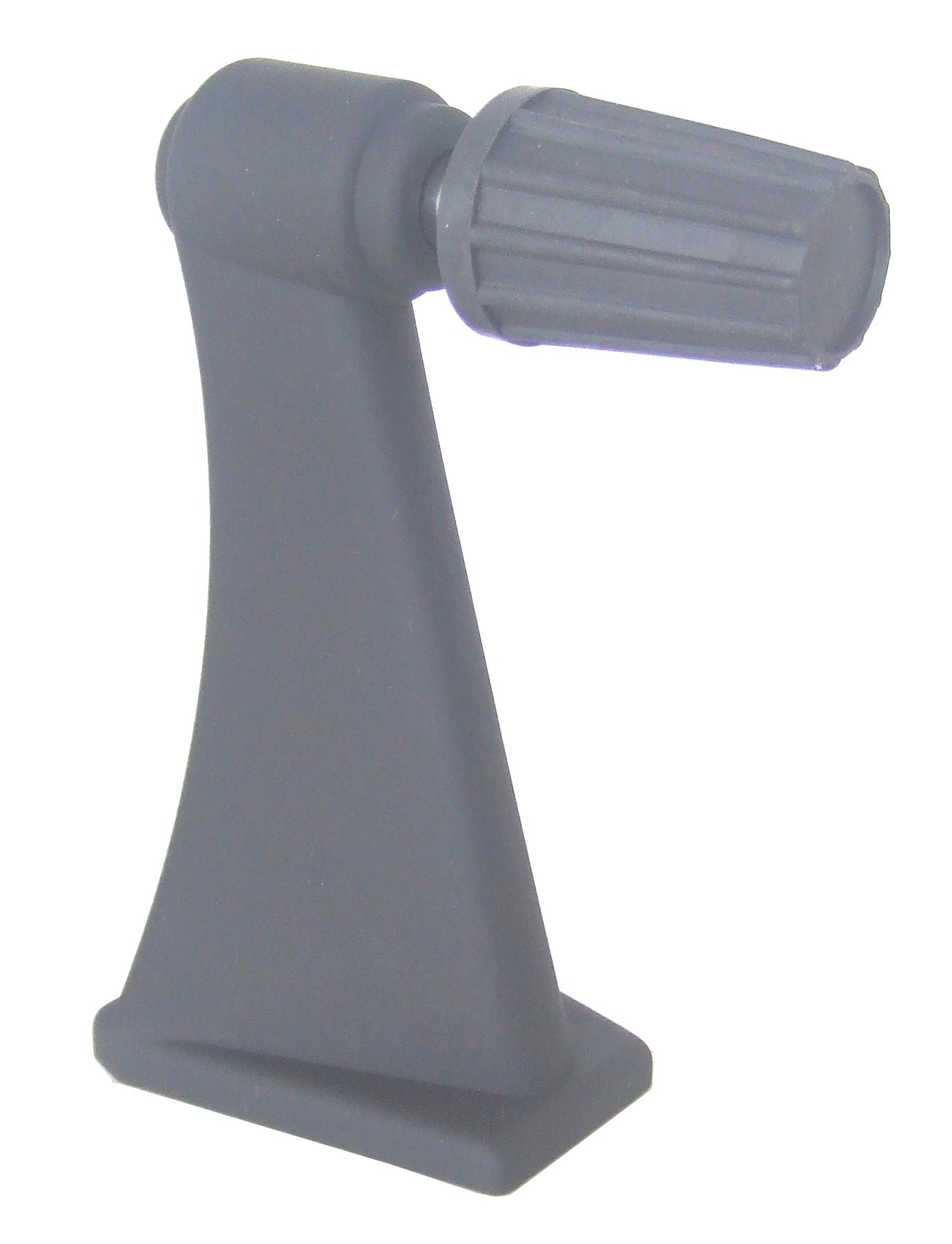

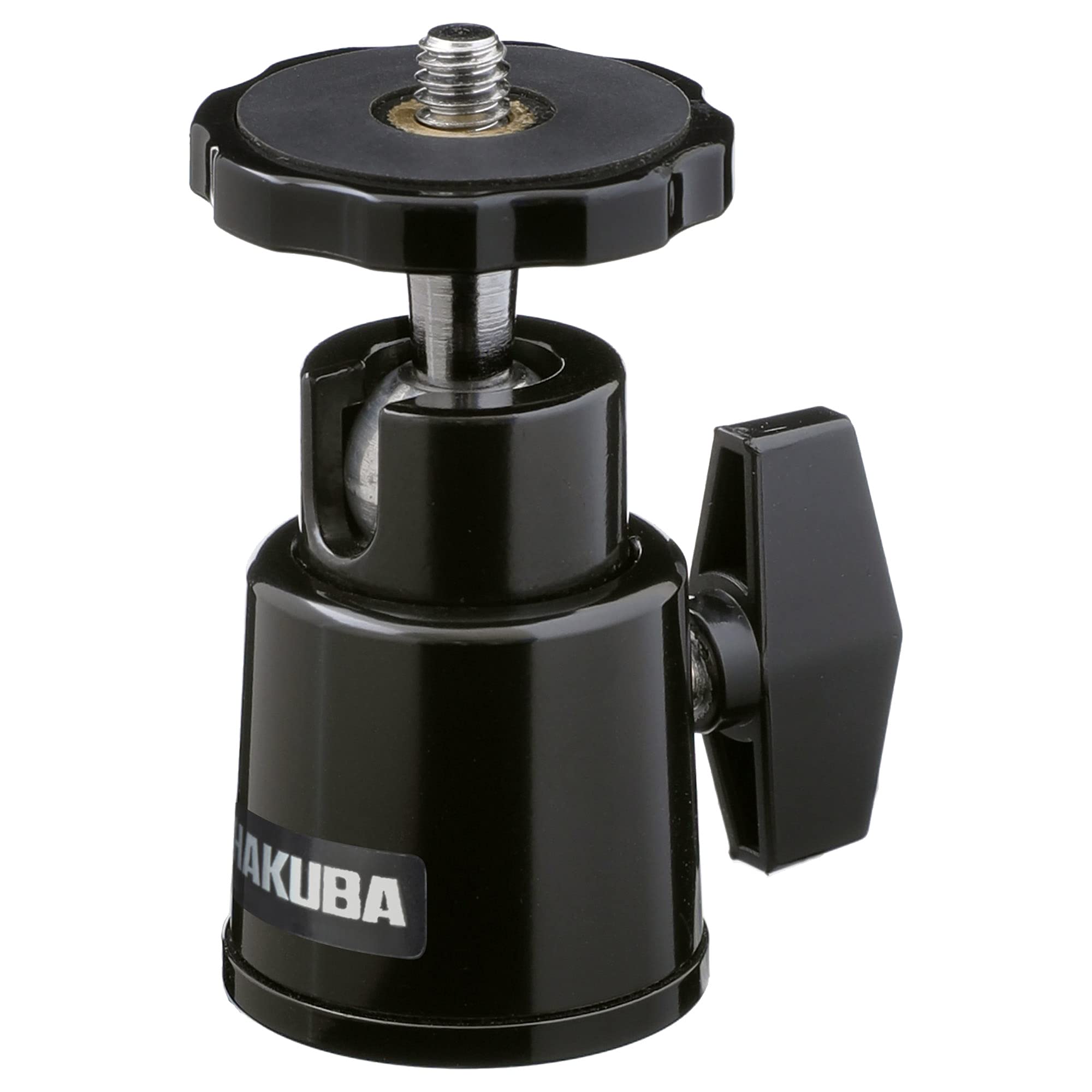

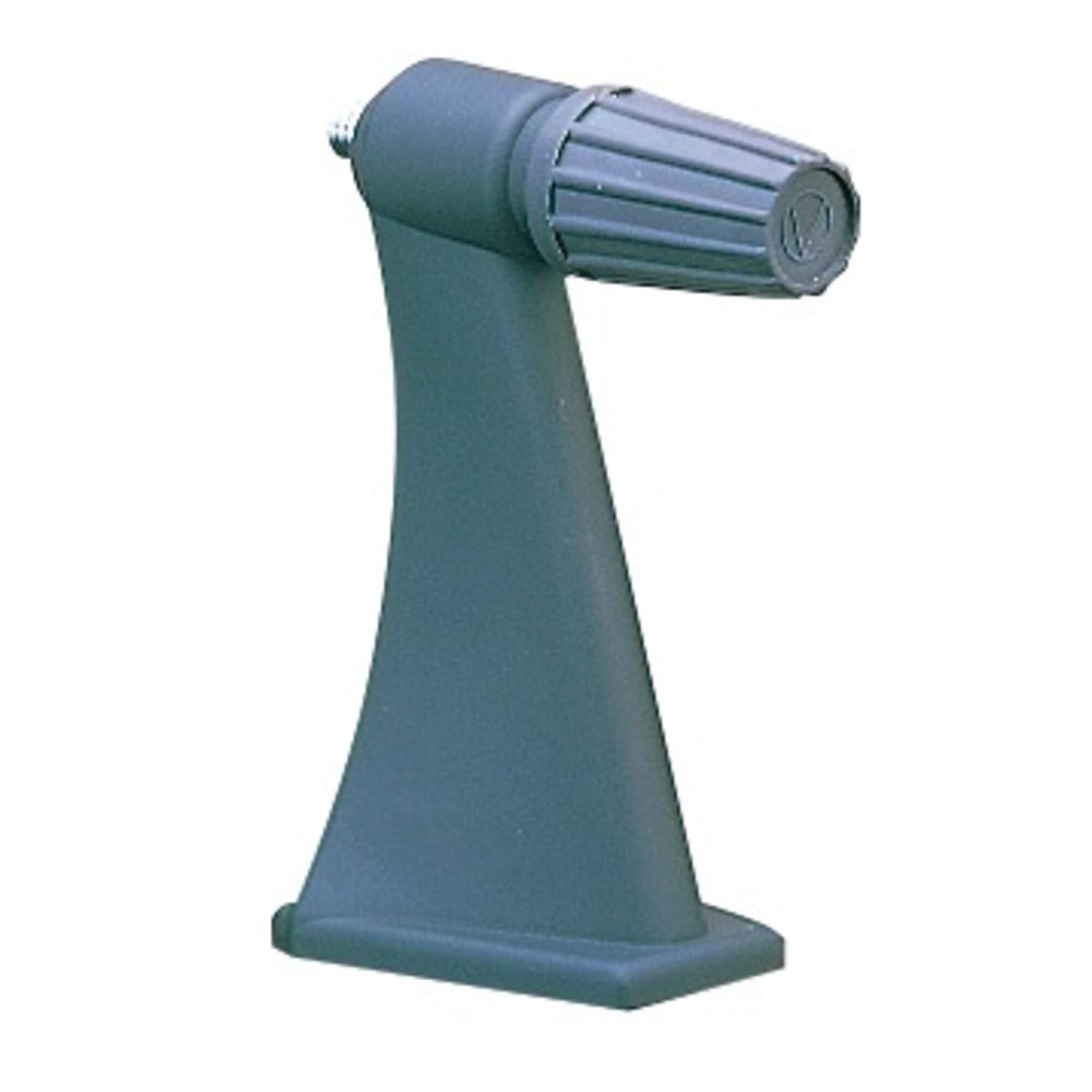

　一眼レフカメラや双眼鏡を搭載すると以下の画像のような感じです(カメラはSONY α37、双眼鏡はVixen アルティマZ7×50、カメラは自由雲台、双眼鏡はピノホルダーを使用)。



　L字型金具に、スコープタウンで購入した外形80mm用の鏡筒バンドを取り付けたのが左下の画像です。

　これに、アリミゾ式ではない鏡筒(BORG 77EDⅡ)を取り付けてみました(右下画像)。ちなみにファインダーおよびファインダー脚もスコープタウンで購入した6×30用で、BORGのファインダー台座にネジ止めしています。
